球閥的工作原理圖（球閥內部構造圖）

球閥工作原理:

當球閥旋轉90度時,在進、出口處應全部呈現球面,從而關閉閥門,截斷介質的流動。
當球閥回轉90度時,在進、出口處應全部呈現球口,從而開啟流動,并且基本沒有流阻力。

球閥結構原理:

1.球閥不受安裝方向的限制,介質的流向可任意。流體阻力小,全通徑的球閥基本沒有流阻。

2.球閥結構簡單,相對體積小,重量輕,便于維修。

3.緊密可靠。它有兩個密封面,而且目前球閥的密封面材料廣泛使用各種塑料,密封性好,能實現完全密封。在真空系統中也已廣泛使用。

4.球閥適用于經常操作,啟閉迅速、輕便。 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。

5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6.球閥密封性能好。在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。

8.由于球閥在啟閉過程中有擦拭性,所以可用于帶懸浮固體顆粒的介質中。

9、球閥流體阻力小,無振動,噪聲小。

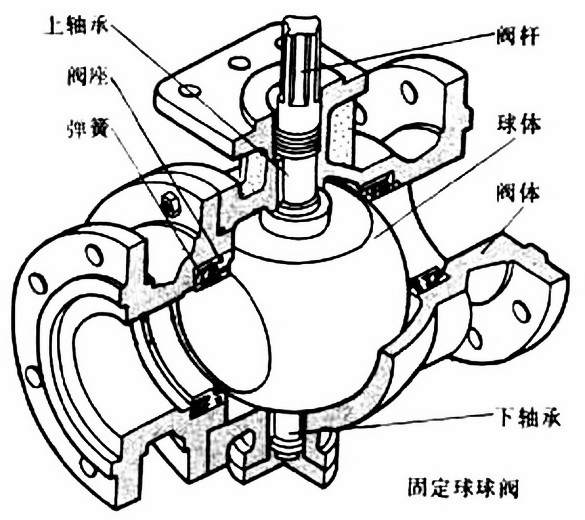

球閥內部結構圖:

手動球閥的主要特點是本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條 件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的應用。

球閥的安裝:

1)取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗 清潔。

2)準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。

3)在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點, 以避免損壞執行機構及附件。

5)手動球閥應安裝在管道的水平方向或垂直方向。

6)安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。

7)與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
