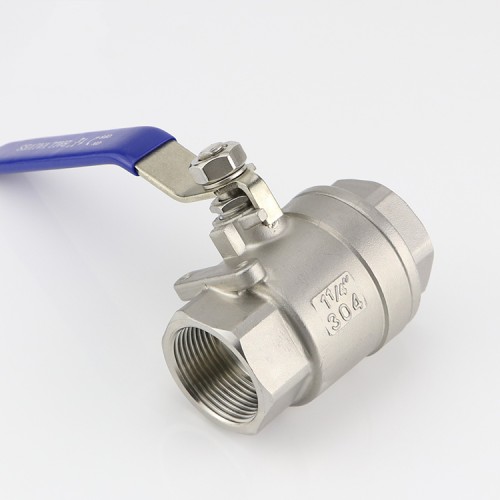

二片式不銹鋼絲扣球閥Q11F

Q11F二片式不銹鋼絲扣球閥原理作用：

Q11F二片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 Q11F二片式不銹鋼絲扣球閥在管路中主要用來做切斷、分配和改變介質的流動方向。Q11F二片式球閥是由兩部分組成，密封效果好于一片式球閥，球的口徑和管道口徑的一樣的，比一片式球閥易于拆卸。

Q11F二片式不銹鋼絲扣球閥性能特點：

①流體阻力小，其阻力系數與同長度的管段相等；

②結構簡單、體積小、重量輕；

③緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用；

④操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制；

⑤維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

Q11F二片式不銹鋼絲扣球閥技術參數：

公稱通徑DN（mm） 10（3/8"）~80（3"）

公稱壓力PN（Mpa） 1.0~2.5

使用溫度（℃） -20~180

適用介質 水、氣、油品

Q11F二片式不銹鋼絲扣球閥部件材質：

零件名稱 閥體 球體 閥桿 填料 密封

材質屬性 碳鋼、不銹鋼 不銹鋼 不銹鋼 聚四氟乙烯 聚四氟乙烯

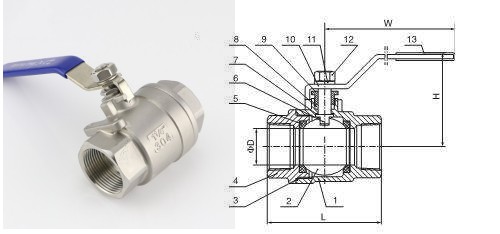

Q11F二片式不銹鋼絲扣球閥外形尺寸：

DN	L	D	H	E
10	54	12	49	92
15	63	15	55	100
20	73	20	60	115
25	81	25	65	122
32	96	32	77	142
40	103	38	88	167
50	117	48	102	172
65	143	65	122	220
80	169	80	128	246
