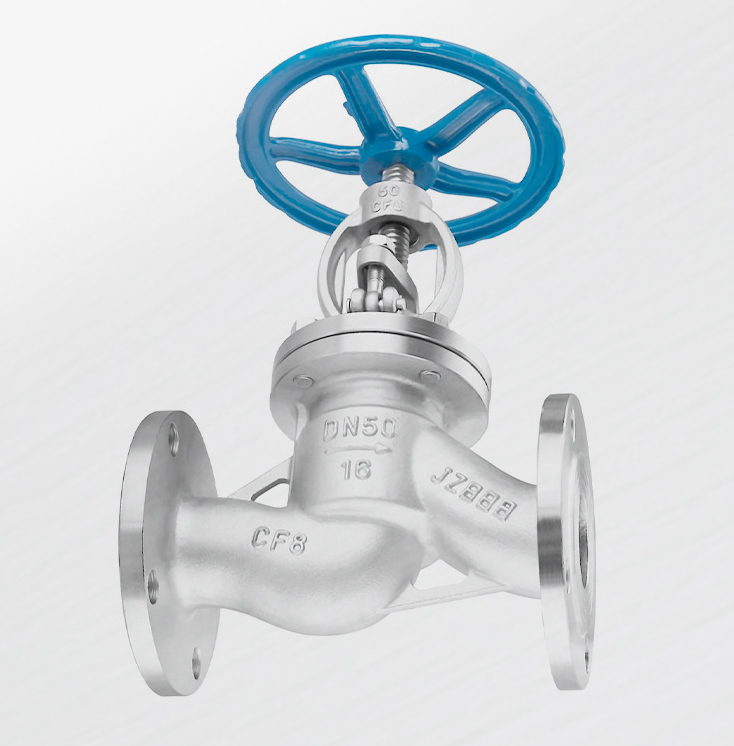

【不銹鋼截止閥】相關標準、選型、作用、結構圖、規格型號;外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖;為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列不銹鋼截止閥。 不銹鋼截止閥產品簡述: J41W不銹鋼法蘭截止閥的使用普遍,但由于開啟和關閉力矩較大、結構長度較長,通常公稱截止閥通徑都在250mm以下,但選用時需**注意進出口方向。一般 15Omm 以下的截止閥介質大都從閥瓣的下方流入,而2O0mm以上的截止閥介質大都從閥瓣的上方流入。這是考慮到閥門的關閉力矩所致。為了減小開啟或關閉力矩,一般2O0mm以上的截止閥都設內旁通或外旁通閥門。
不銹鋼法蘭截止閥耐磨性能: 不銹鋼截止閥的閥瓣一旦從關閉位置移開,它的閥座和閥瓣密封面之間就不再有接觸,因而它的密封面機械磨損很小,故其密封性能是很好的,缺點是密封面間可能 會夾住流動介質中的顆粒??梢愿鶕?jù)需要閥瓣做成陶瓷,就可以解決耐磨損的問題,由于截止閥瓣開與關之間行程小,密封面又能承受多次啟閉,因此它很適用于需要頻繁開關的場合。
不銹鋼截止閥工作原理: 不銹鋼截止閥是指關閉件(閥瓣)沿閥座中間線移動的閥門。根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關系。由于不銹鋼截止閥的閥桿開啟或關閉行程相對較短,而且具有可靠的切斷功能,又由于閥座通口的 變化與閥瓣的行程成正比例關系,非常適合作為切斷或調節以及節流使用。截止閥可用于大部分介質流程系統中。 不銹鋼截止閥主要材料: 型號 | 材料 | 閥體、閥蓋 | 閥桿 | 密封面 | 填料 | J41W-16P~160P | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 本體材料 | 石棉、石墨、柔性石墨、聚四氟乙烯 | J41W-16R~160R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | J41W-16I~160I | 鉻鉬合金鋼 | 鉻鉬合金鋼 |
不銹鋼截止閥1.6Mpa外形尺寸表:
DN | L | D | D1 | D2 | b | z×?d | H | D0 | 重量/KG | 10 | 130 | 90 | 60 | 40 | 14 | 4×?14 | 198 | 120 | 5 | 15 | 130 | 95 | 65 | 45 | 14 | 4×?14 | 200 | 120 | 5.5 | 20 | 150 | 105 | 75 | 55 | 14 | 4×?14 | 243 | 140 | 7.3 | 25 | 160 | 115 | 85 | 65 | 14 | 4×?14 | 253 | 160 | 8 | 32 | 180 | 135 | 100 | 78 | 15 | 4×?18 | 280 | 160 | 12 | 40 | 200 | 145 | 110 | 85 | 16 | 4×?18 | 312 | 200 | 16 | 50 | 230 | 160 | 125 | 100 | 16 | 4×?18 | 321 | 200 | 16 | 65 | 290 | 180 | 145 | 120 | 18 | 4×?18 | 325 | 240 | 22 | 80 | 310 | 195 | 160 | 135 | 20 | 4×?18 | 355 | 240 | 31 | 100 | 350 | 215 | 180 | 155 | 20 | 4×?18 | 415 | 280 | 45 | 125 | 400 | 245 | 210 | 185 | 22 | 4×?18 | 460 | 320 | 80 | 150 | 480 | 280 | 240 | 210 | 24 | 8×?23 | 510 | 360 | 97 | 200 | 600 | 335 | 295 | 265 | 26 | 12×?23 | 590 | 360 | 169 |
不銹鋼截止閥2.5Mpa外形尺寸表:
DN | L | D | D1 | D2 | b | z×?d | H | D0 | 重量/KG | 10 | 130 | 90 | 60 | 40 | 16 | 4×?14 | 198 | 120 | 4.9 | 15 | 130 | 95 | 65 | 45 | 16 | 4×?14 | 233 | 120 | 5.5 | 20 | 150 | 105 | 75 | 55 | 16 | 4×?14 | 275 | 140 | 7 | 25 | 160 | 115 | 85 | 65 | 16 | 4×?14 | 285 | 160 | 7.5 | 32 | 180 | 135 | 100 | 78 | 18 | 4×?18 | 302 | 180 | 8.5 | 40 | 200 | 145 | 110 | 85 | 18 | 4×?18 | 355 | 200 | 12.5 | 50 | 230 | 160 | 125 | 100 | 20 | 4×?18 | 362 | 240 | 16 | 65 | 290 | 180 | 145 | 120 | 22 | 8×?18 | 325 | 280 | 25 | 80 | 310 | 195 | 160 | 135 | 22 | 8×?18 | 369 | 280 | 30 | 100 | 350 | 230 | 190 | 165 | 24 | 8×?23 | 370 | 300 | 35 | 125 | 400 | 270 | 220 | 188 | 28 | 8×?18 | 558 | 400 | 89 | 150 | 480 | 300 | 250 | 218 | 30 | 8×?23 | 611 | 400 | 98 | 200 | 600 | 360 | 310 | 278 | 34 | 12×?25 | 721 | 400 | 170 |
不銹鋼截止閥4.0Mpa外形尺寸表:
DN | L | D | D1 | D2 | b | z×?d | H | D0 | 重量/KG | 10 | 130 | 90 | 60 | 40 | 16 | 4×?14 | 198 | 120 | 4.5 | 15 | 130 | 95 | 65 | 45 | 16 | 4×?14 | 233 | 120 | 5 | 20 | 150 | 105 | 75 | 55 | 16 | 4×?14 | 275 | 140 | 7 | 25 | 160 | 115 | 85 | 65 | 16 | 4×?14 | 285 | 160 | 9 | 32 | 180 | 135 | 100 | 78 | 18 | 4×?18 | 302 | 160 | 12 | 40 | 200 | 145 | 110 | 85 | 18 | 4×?18 | 355 | 200 | 17 | 50 | 230 | 160 | 125 | 100 | 20 | 4×?18 | 373 | 240 | 24 | 65 | 290 | 180 | 145 | 120 | 22 | 8×?18 | 408 | 280 | 33 | 80 | 310 | 195 | 160 | 135 | 22 | 8×?18 | 436 | 320 | 44 | 100 | 350 | 230 | 190 | 160 | 24 | 8×?23 | 480 | 360 | 60 | 125 | 400 | 270 | 220 | 188 | 28 | 8×?25 | 558 | 400 | 89 | 150 | 480 | 300 | 250 | 218 | 30 | 8×?25 | 611 | 400 | 130 |
不銹鋼截止閥產品應用: 不銹鋼截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中間線作直線運動。***標截止閥只適用于全開和全關,一般不用來調節流量,定做時允許作調節和節流。截止閥用于公稱壓力1.6MPa-16.0MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。不銹鋼截止閥驅動方式有手動、齒輪傳動、電動、氣動等。
|
