D671X氣動對夾蝶閥

氣動對夾蝶閥，蝶閥配上氣動執行器。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，閥門初始位置根據實際需求而定，當閥門由初始位置旋轉90°后即為一個動作結束（由開到關，或由關到開），反之為另外一個動作（由關到開，或由開到關）結束。

二、氣動對夾式蝶閥主要特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

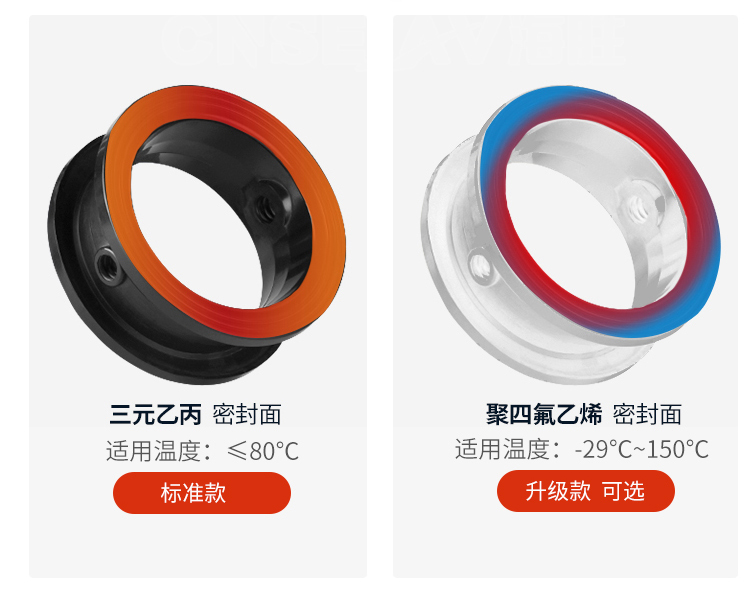

2、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

3、密封材料耐老化、耐腐蝕，使用壽命長等特點。

4、兩截式閥桿無銷連接，結構簡單緊湊，維修方便。

5、閥座密封與靠背一體結構，減少閥座變形量。

6、閥桿軸向定位裝置，增強密封性、減少閥門扭矩。

7、可以任何位置安裝，維修方便。

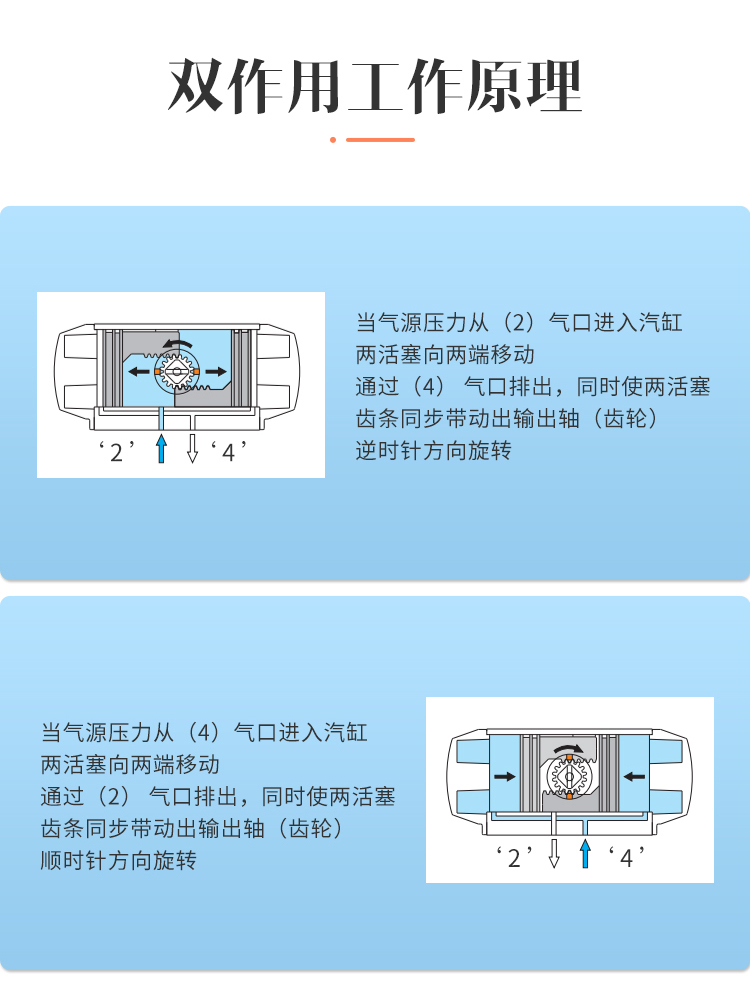

三、工作原理

氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。
